LED-экран собирают из четырёх узлов: модулей, кабинета или каркаса, блока питания и системы управления (контроллер и приёмные карты). От характеристик каждого узла зависят цена экрана и то, насколько удобно его потом обслуживать.
Мы проектируем, собираем и монтируем LED-экраны под объект — подбираем все четыре узла как единый комплект и настраиваем систему управления после установки. Ниже — на что смотреть в характеристиках каждого узла и что входит в расчёт стоимости.
Устройство экрана и роль каждого элемента разобраны в статье «Что такое светодиодный экран». Здесь — что важно при выборе конкретных характеристик под ваш объект.

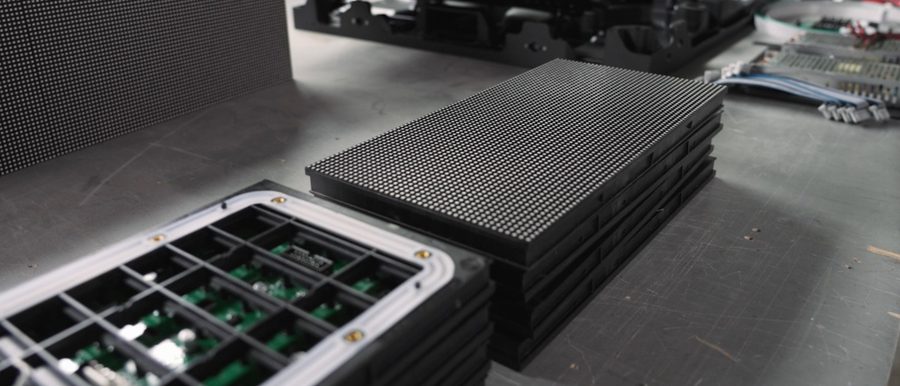

При выборе модуля обращайте внимание на пять параметров: шаг пикселя, яркость, частоту обновления, тип светодиода, размер модуля и его разрешение. Что показывает каждый из них и какие значения бывают у модулей МЕДИА-ЛЭД — в таблице ниже. Что сейчас есть в продаже, смотрите в каталоге на сайте.
Диапазоны в таблице — по готовым экранам из каталога, под заказ есть модули за этими пределами.
Класс защиты IP65 мы указываем для готового уличного экрана в сборе.
Подробный разбор, какой шаг пикселя выбрать под расстояние просмотра, — в статье «Шаг пикселя LED-экрана». Как выбрать яркость под улицу, помещение или витрину — в статье «Яркость LED-экрана». Разница в цене между шагом заметная: например, метр экрана с шагом 2,5 мм примерно вдвое дороже, чем с шагом 8 мм — подробный разбор в статье «Сколько стоит LED-экран».
Экран собирают одним из двух способов — из кабинетов или на каркасе. Что это такое и в чём разница по устройству — в статье «Как выбрать светодиодный экран». Здесь — что важно при выборе.
Кабинет. Основные размеры — 96х96 см (сталь или алюминий) и 64х64 см (алюминий). Для интерьерных экранов с мелким шагом есть 64х48 см, под модули 192х192 мм — 57,6х57,6 см. Для сцен и мероприятий есть прокатные кабинеты 50х50 и 50х100 см. Сталь дешевле, алюминий легче.
У уличных стальных кабинетов 96х96 см можно выбрать переднее или заднее обслуживание: для всех шагов от 2,5 до 10 мм, кроме 6 мм. Задний доступ — когда за экраном есть место для сервиса. Передний — когда экран стоит вплотную к стене или конструкции и подобраться сзади нельзя.

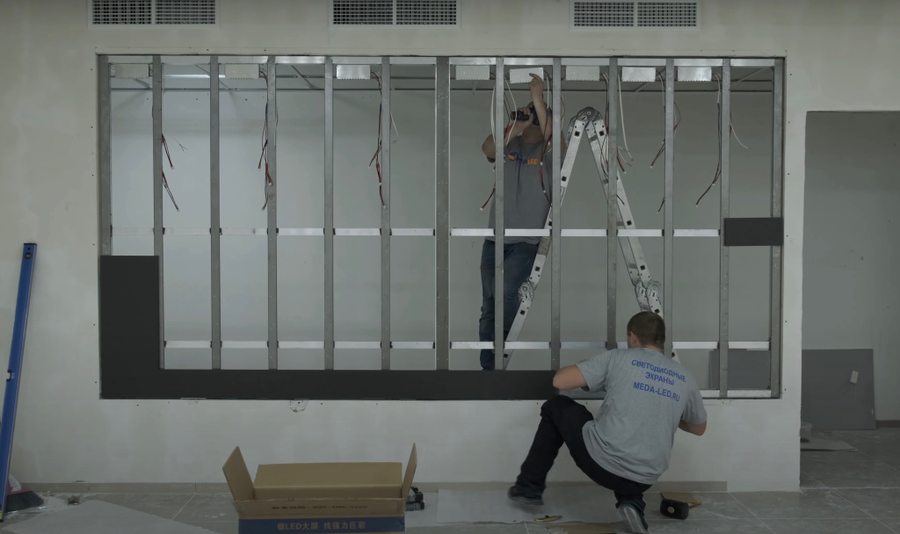

Каркас. Алюминиевый каркас добавляет к цене метра экрана примерно в 1,8 раза больше, чем стальной. Для экрана высотой до 85 см и длиной до 293 см можно вообще без каркаса — это решение для небольших экранов и бегущих строк. Для экрана крупнее каркас — обязательная часть сметы, не опция.
Чем различаются кабинет и каркасная сборка в монтаже и обслуживании, разбираем в статье «Сколько стоит LED-экран».

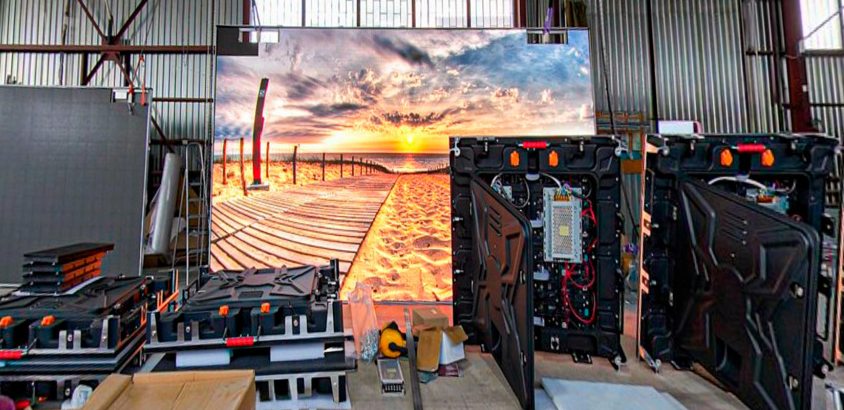

Модули в линейке МЕДИА-ЛЭД питаются от 5 В, часть блоков — на 4,5 В. Мощность блока — 200, 300 и 400 Вт. Есть также автомобильные блоки на 50 и 100 Вт, их наличие уточняйте при заказе. Мощность подбираем под потребление модулей. В кабинетном экране блоки питания и приёмные карты крепятся внутри кабинета.
Энергопотребление экрана — 0,2-0,3 кВт/м² в среднем и 0,6-1,0 кВт/м² на пике, в зависимости от модуля — это исходная цифра для расчёта электрики на объекте. Сколько блоков питания нужно на экран, зависит от площади и энергопотребления выбранных модулей — считаем это в расчёте под ваш объект.
Систему управления настраиваем под экран и работаем со всеми основными системами: Novastar, HD, Linsn, Colorlight. В комплект входят приёмные карты.

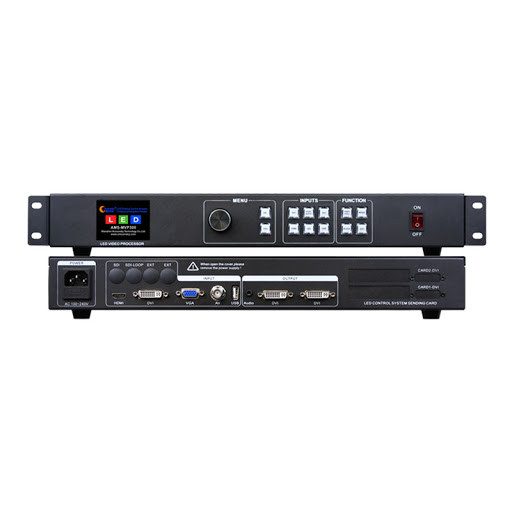

В системе управления используем контроллеры, видеоконтроллеры, видеопроцессоры и HUB-адаптеры. Основной контроллер с внутренней памятью или видеопроцессор с отправляющей картой подбираем по разрешению экрана. Управлять контентом можно удалённо, включая загрузку через облачное хранилище.
В цену квадратного метра каркасного экрана МЕДИА-ЛЭД входят:
Гарантия на LED-экраны — от 1 до 5 лет. После неё — постгарантийное обслуживание: плановые осмотры, диагностика на месте, замена изношенных компонентов, настройка яркости и контрастности, обновление ПО.

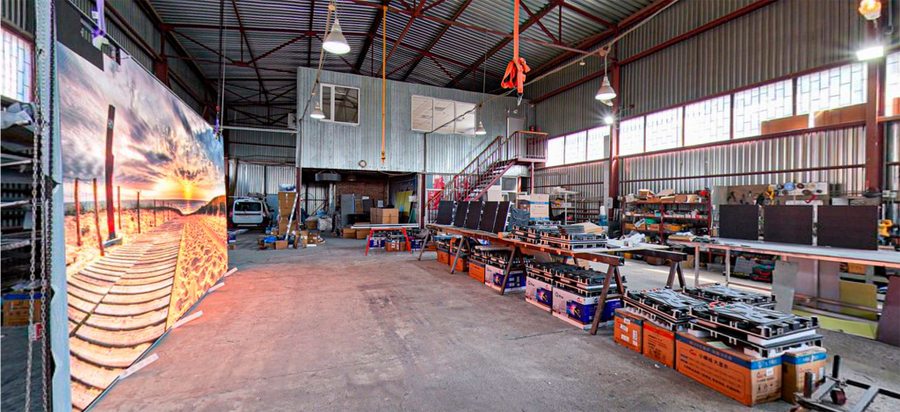

Ремонтируем по модулям: если из строя вышел один модуль, менять весь экран не нужно — меняем только его. Для этого держим на складе запас комплектующих. Производство и сервисный центр — в Ростове-на-Дону.
Подбираем модули, кабинет или каркас, блоки питания и систему управления под задачу, проектируем, собираем и монтируем экран. Рассчитываем стоимость под объект и готовим коммерческое предложение бесплатно. Работаем по договору, закрываем актом.
