Шаг пикселя светодиодного экрана — расстояние между центрами соседних пикселей в миллиметрах; в обозначении экрана это число после буквы P, у P2,5 шаг 2,5 мм. Шаг светодиодного экрана подбирают по расстоянию до ближайшего зрителя: чем ближе зритель, тем меньше шаг, а минимальное расстояние в метрах примерно равно шагу в миллиметрах. В каталоге МЕДИА-ЛЭД у экранов для помещения шаг от P1 до P5, у экранов премиум-класса — от P0,9, у уличных — от P2,5 до P10. Чем меньше шаг, тем дороже квадратный метр: в линейке ECO уличный P2,5 дороже P8 больше чем вдвое.

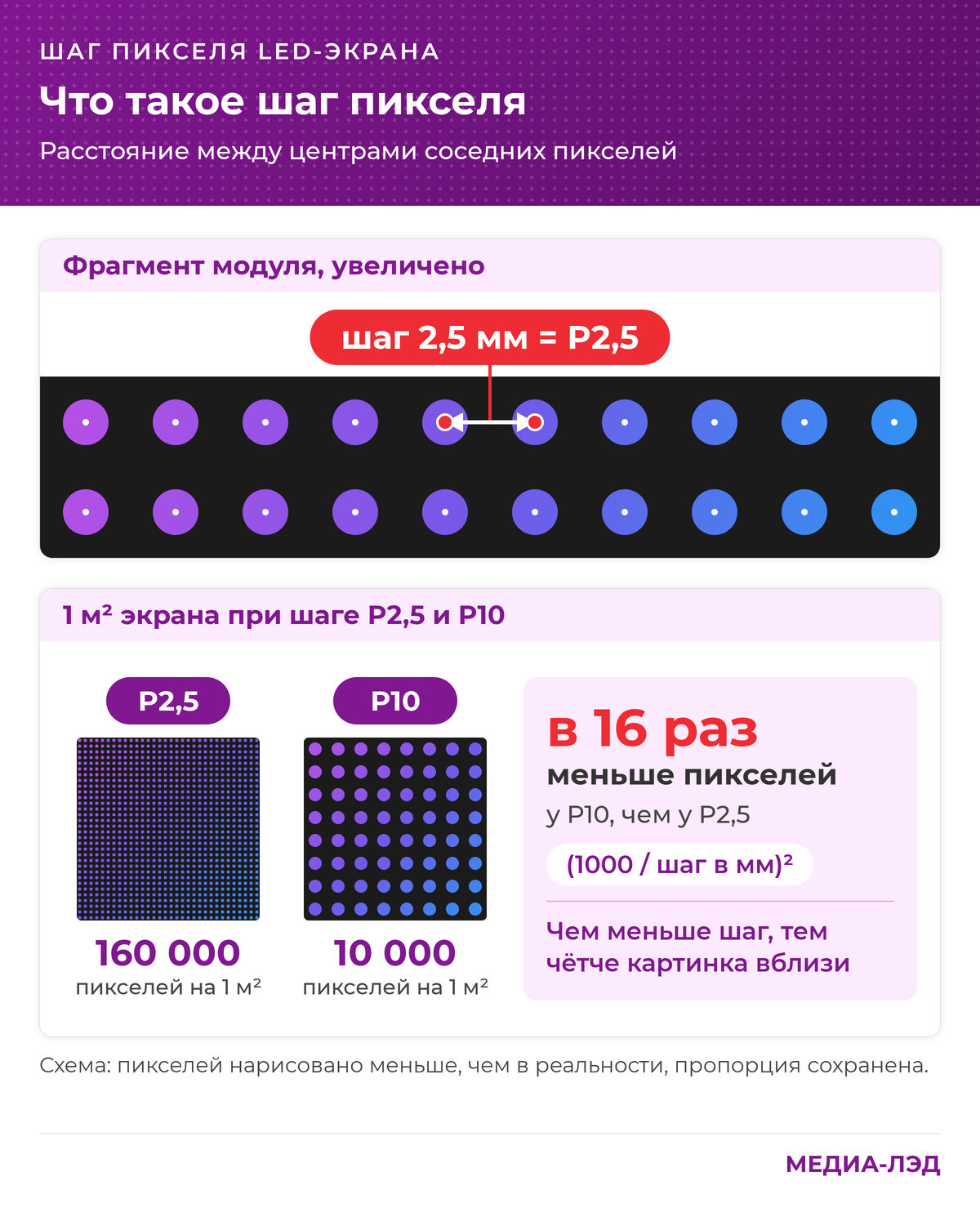

Пиксели LED-экрана стоят рядами, а шаг показывает расстояние между их центрами. Его ещё называют шагом точки или шагом диодов, по-английски — pixel pitch. Чем он меньше, тем больше пикселей на квадратном метре и тем чётче картинка вблизи. Плотность считают по формуле (1000 / шаг в мм)²: у P2,5 это 160 000 пикселей на 1 м², у P10 — 10 000, то есть в 16 раз меньше (расчёт). В характеристиках шаг стоит в названии модели: P4 — 4 мм, P6,66 — 6,66 мм.
Таблица 1. Основные шаги каталога: плотность пикселей и разрешение модуля
Устройство экрана целиком разбираем в статье Что такое светодиодный экран, модули и кабинеты — в статье о выборе комплектующих.

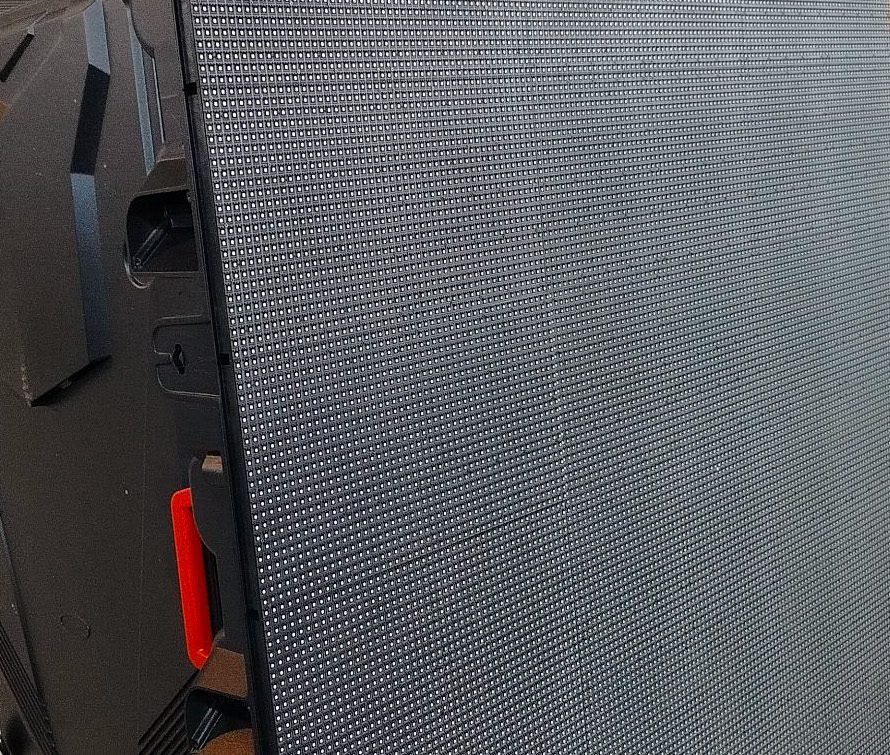

Ширину экрана в миллиметрах делят на шаг — получают число пикселей по горизонтали, высоту делят на шаг — по вертикали. Например, кабинет 96 × 96 см при шаге P4 даёт 240 × 240 пикселей (960 / 4, расчёт). Чтобы показать видео Full HD (1920 × 1080 пикселей) без масштабирования, при шаге P4 нужен экран шириной 7,68 м, при P10 — 19,2 м (расчёт).
Шаг выбирают по трём факторам:

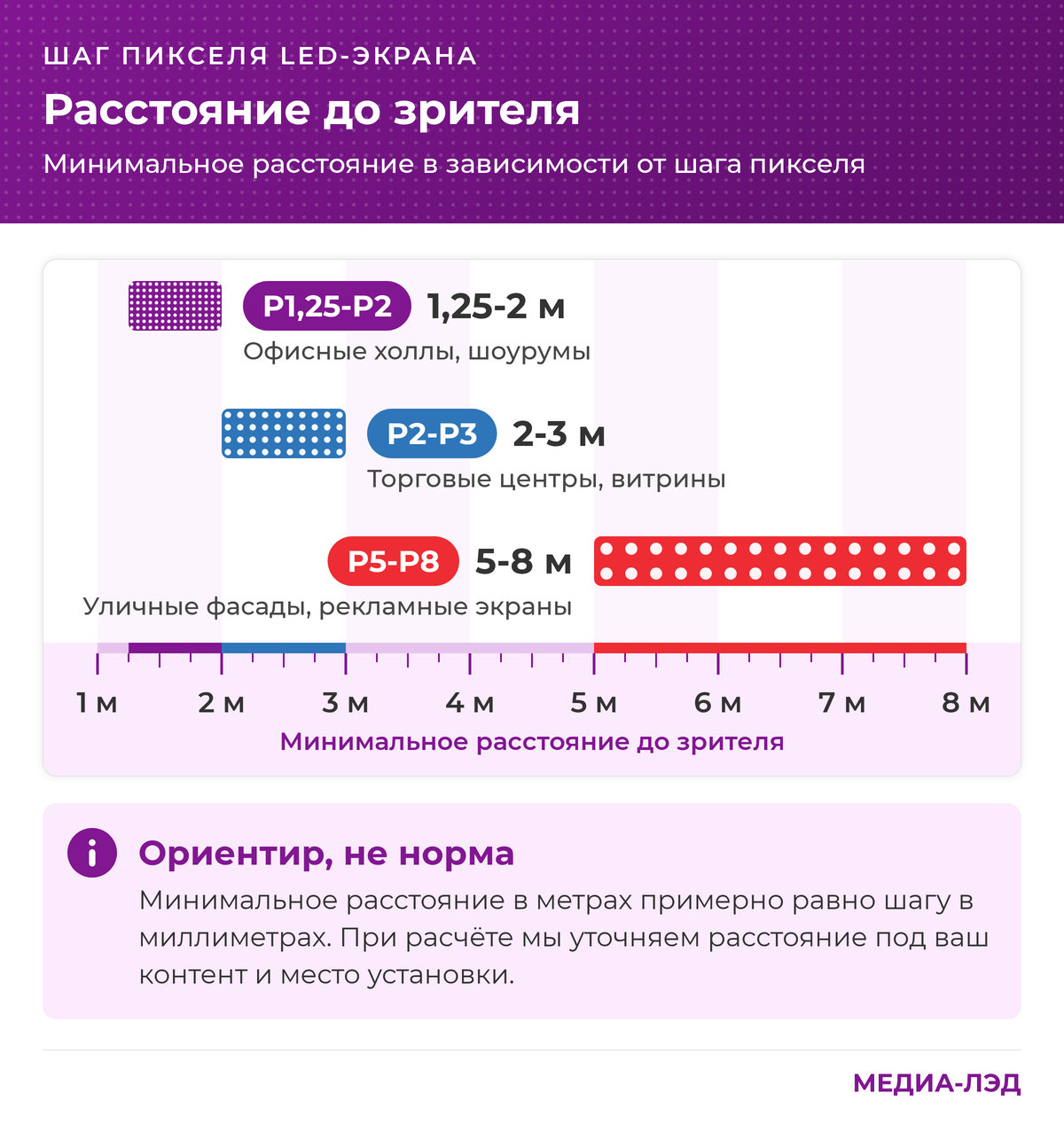

Ориентир такой: минимальное расстояние до зрителя в метрах примерно равно шагу в миллиметрах. Для P4 это от 4 м, для P6 — от 6 м. Это ориентир, а не норма: при расчёте мы уточняем расстояние под ваш контент и место установки.
Таблица 2. Ориентир: шаг пикселя и минимальное расстояние до зрителя
Как рассчитать расстояние под свой экран, разбираем в статье Расстояние просмотра LED-экрана: как рассчитать и на что влияет.

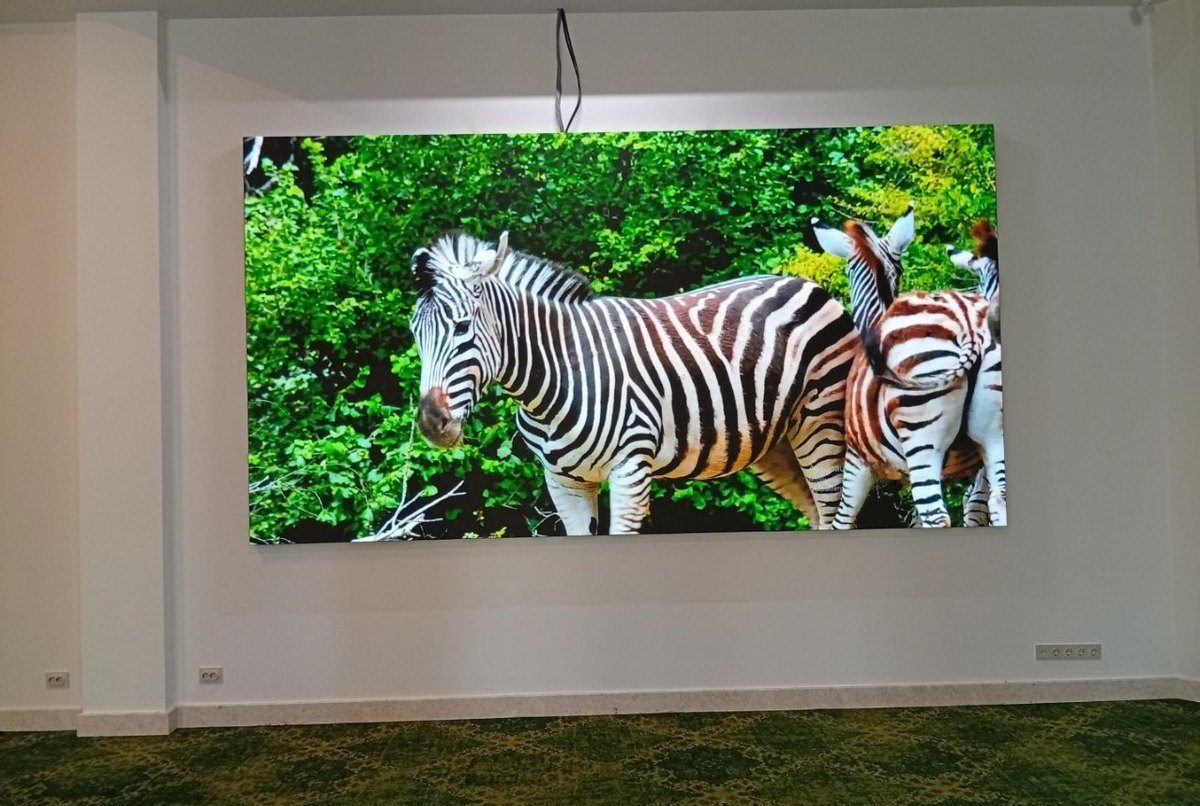

В разделе Экраны для помещения у нас 12 шагов — от P1 до P5. Если зритель стоит в 1,25-2 м, как в холле или переговорной, берут светодиодные экраны с малым шагом пикселя: P1,25-P2. Для торгового зала, где зритель в 2-3 м, подходит шаг P2-P3.
Для самого близкого просмотра есть LED-экраны с мелким шагом в разделе экранов премиум-класса: интерьерные экраны с передним обслуживанием P0,9, P1,25, P1,56 и P1,875. Как подобрать яркость для помещения, разбираем в статье Яркость LED-экрана.

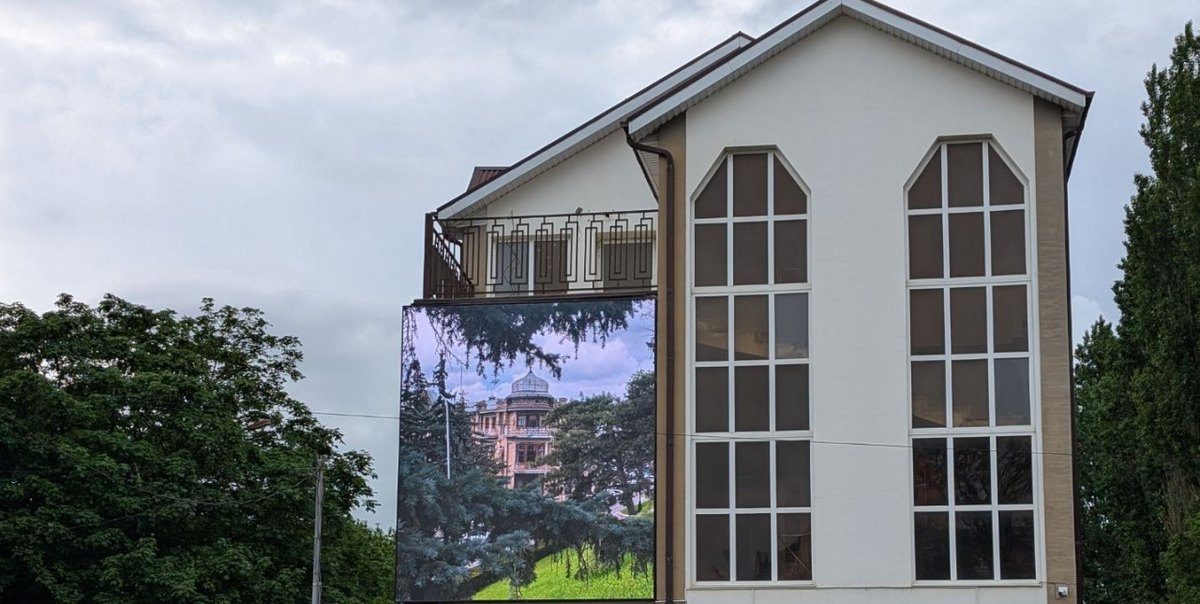

В разделе Экраны для улицы 8 шагов — P2,5, P3,07, P4, P5, P6, P6,66, P8 и P10. Яркость — от 4500 до 6500 кд/м² в зависимости от шага и версии, экран в сборе защищён по IP65. Если ближайший зритель стоит в 5-8 м, ориентир — P5-P8, а P10 подходит для зрителя, который стоит в 10 м и дальше. Если зритель ближе, шаг берут мельче: по ориентиру он не крупнее расстояния в метрах, то есть P4 для зрителя в 4 м. Пиксели уличного светодиодного экрана рассчитывают по той же формуле, что и для помещения: например, экран 6 × 3 м при шаге P8 даёт 750 × 375 пикселей (6000 / 8 и 3000 / 8, расчёт). Экран собирают из целых модулей 320 × 160 мм, поэтому точный размер выйдет 6,08 × 3,04 м, а разрешение — 760 × 380 пикселей.
Виды уличных экранов, их характеристики и выбор разбираем в статье Уличные LED-экраны, яркость под место установки — в статье Яркость LED-экрана.
Для сцены, медиафасадов, прокатных и модульных экранов в каталоге свои разделы. Таблица 3 сводит шаги по всем сценариям и ведёт в нужный раздел каталога.
Таблица 3. Шаг пикселя по сценариям в каталоге МЕДИА-ЛЭД
Для сцены шаг считают по расстоянию до первого ряда зрителей. Для медиафасада шаг подбирают так же — по расстоянию до ближайшего зрителя.
Чем меньше шаг, тем больше пикселей на квадратном метре, поэтому метр экрана стоит дороже. Таблица 4 показывает цену 1 м² экрана без каркаса относительно самого крупного шага линейки: P8 на улице и P4 в помещении принято за ×1,00. Соотношения даны отдельно для серий ECO и PRO.
Таблица 4. Цена 1 м² относительно самого крупного шага линейки
Улица (база — P8)
Помещение (база — P4)
Шаг P10 (5000 кд/м²) стоит почти как P8 ECO — ×1,00, поэтому экономии от перехода с P8 на P10 нет. У шагов мельче P2 в помещении цена растёт ещё быстрее: P1,25 ECO со стальным каркасом дороже P2 ECO в такой же комплектации более чем вдвое. Из чего складывается смета на LED-экран, разбираем в статье Сколько стоит LED-экран.
