LED экран на сцене Пересвет Арены
По задумке многофункциональной площадки для мероприятий “Пересвет-Арена”, рассчитанной на 800 посетителей необходимо было создать зал-трансформер, оснащённый техническим оборудованием, способный подстроиться под мероприятие любого формата: как масштабное событие, так и уютную обстановку камерного концерта, провести грандиозное шоу, рейв, модный показ или детское представление, устроить спортивное соревнование или stand-up выступление. Подавать сигнал заказчику требовалось с различных источников: видеосервера, камер, ноутбука. Соотношение сторон по техническому заданию 16:9. Также необходимо было иметь возможность управлять как несколькими экранами по отдельности, так и всеми одновременно.
Подбор оборудования

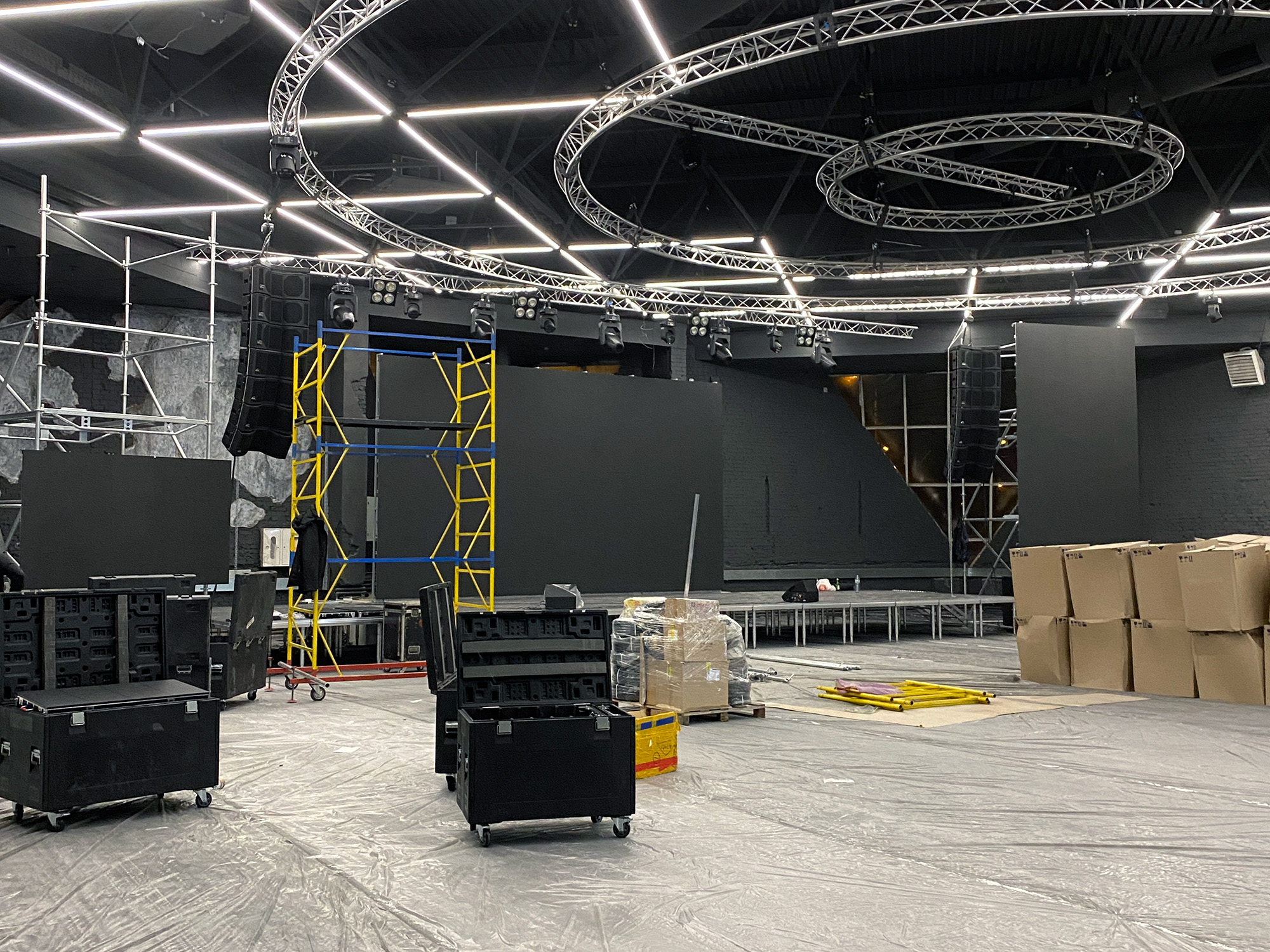

Для реализации проекта мы установили 3 светодиодных экрана кабинетного типа с шагом пикселя P2.976 мм (центральный экран 7х4 м и два боковых 4.5 х 2.5 м). Они транслируют изображение высокой четкости вне зависимости от угла обзора с расстояния от 3 метров, поэтому отлично подходят для демонстрации любых текстовых или видеофайлов. Все экраны быстро-сборные, их расположение и конфигурацию можно менять под конкретную задачу, в том числе объединить в один цельный. Частота обновления модулей 3840 Гц позволяет вести видеосъемку мероприятий без мерцания экранов. Яркости 1200 кд достаточно для сочного изображения даже при попадании лучей световых приборов на экраны. Для возможности перемещения LED экранов в комплект поставки вошли кофры для хранения и транспортировки. Для корректного подключения электропитания используются дистрибьютеры питания с соответствующими характеристикам. Кабели управления UTP Cat6 черного цвета надежны и не бросаются в глаза в видимых местах. Несущая конструкция для установки центрального экрана выбрана напольного типа с фиксацией к колоннам сзади сцены (подъем экрана от пола для 30 см для возможности установки световых приборов), боковые экраны установлены на высоте 2 метра от пола на самостоятельно-стоящие конструкции, по типу строительных лесов
Параметры экранов
Экран 1
- Размер 7000 х 4000 мм
- Кабинеты 500х500 мм и 500х1000 мм арендного типа
- Разрешение 2352 х 1344 пикс
- Яркость 1200 кд
- Частота обновления 3840 Гц
Параметры экранов
Экран 2 и 3
- Размер 4500 х 2500 мм
- Кабинет 500х500 мм арендного типа
- Разрешение 1512 х 840 пикс
- Яркость 1200 кд
- Частота обновления 3840 Гц
Система управления
Для управления экранами мы использовали систему управления Novastar, включающую 2 видеопроцессора Novastar VX6S, каждый из которых способен управлять 3 экранами одновременно, либо один центральным экраном, второй – двумя боковыми. Видеопроцессор имеет встроенную отправляющую карту и различные входные интерфейсы: SDI, HDMI, DVI, USB.
Сроки выполнения
50 рабочих дней, включая монтаж конструкций и кабинетов LED экрана. Оборудование произведено на заказ на заводе-партнере в Китае. Логистика “под ключ” со всеми соотвествующими документами.
Результат

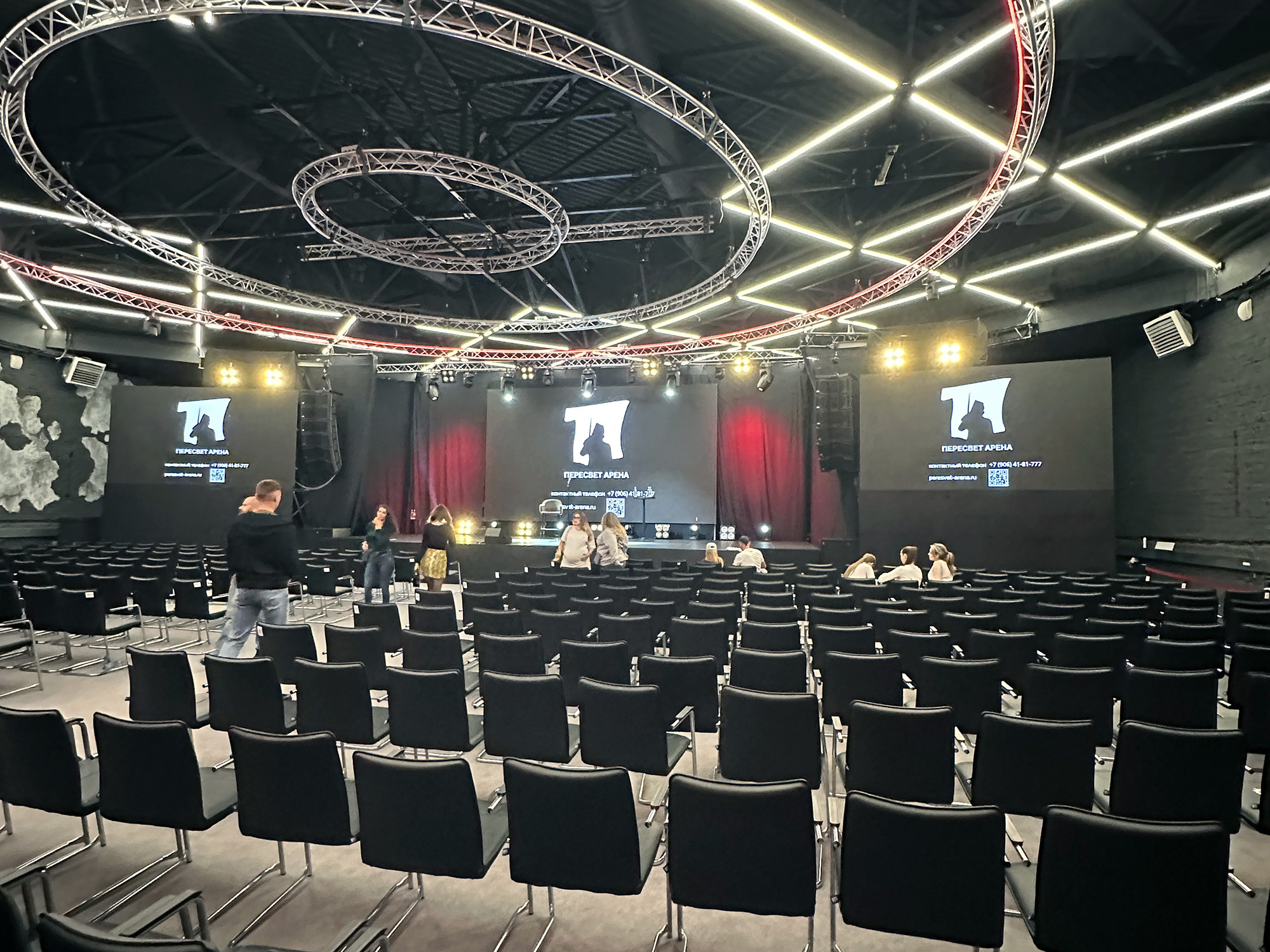

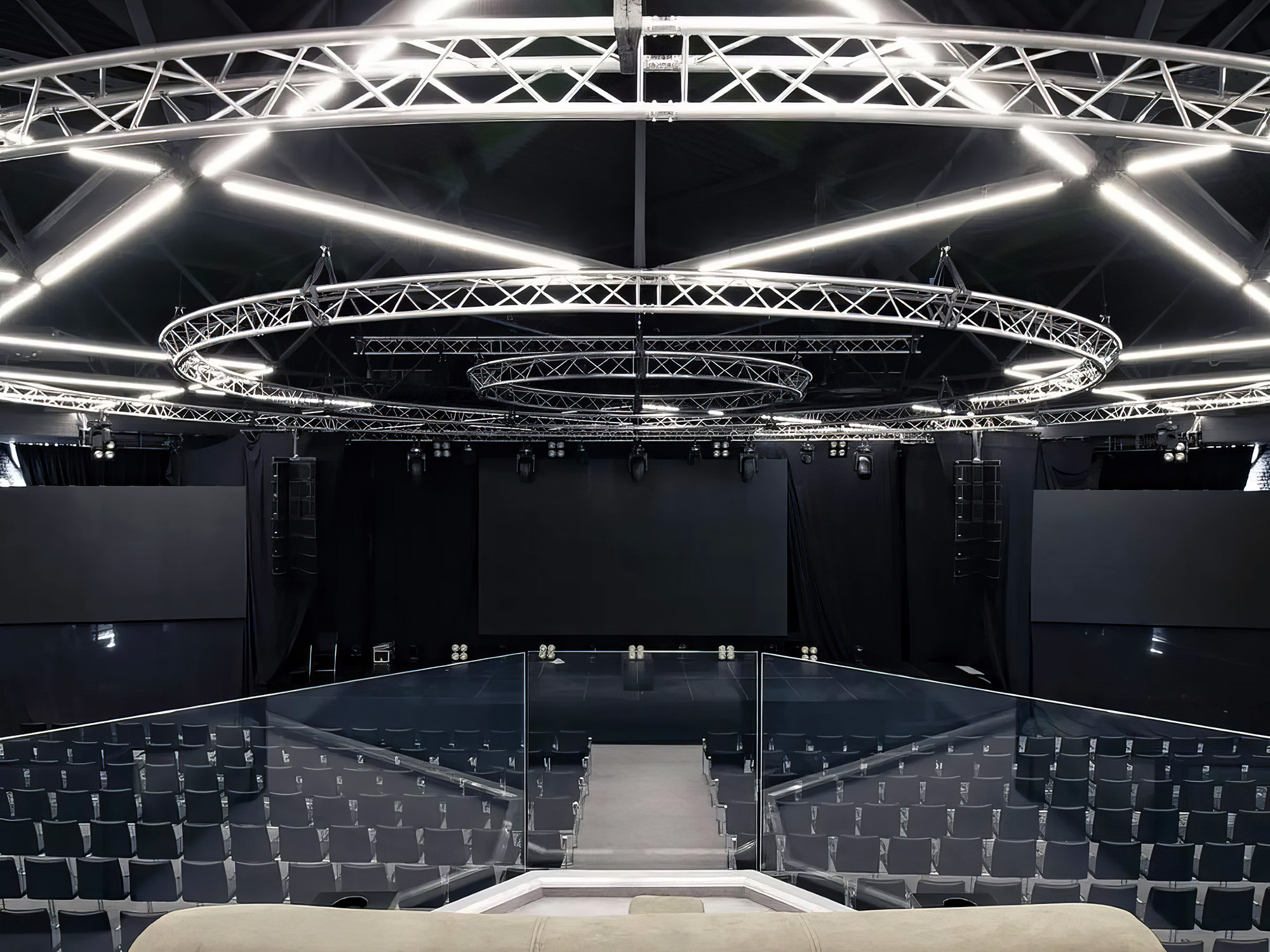

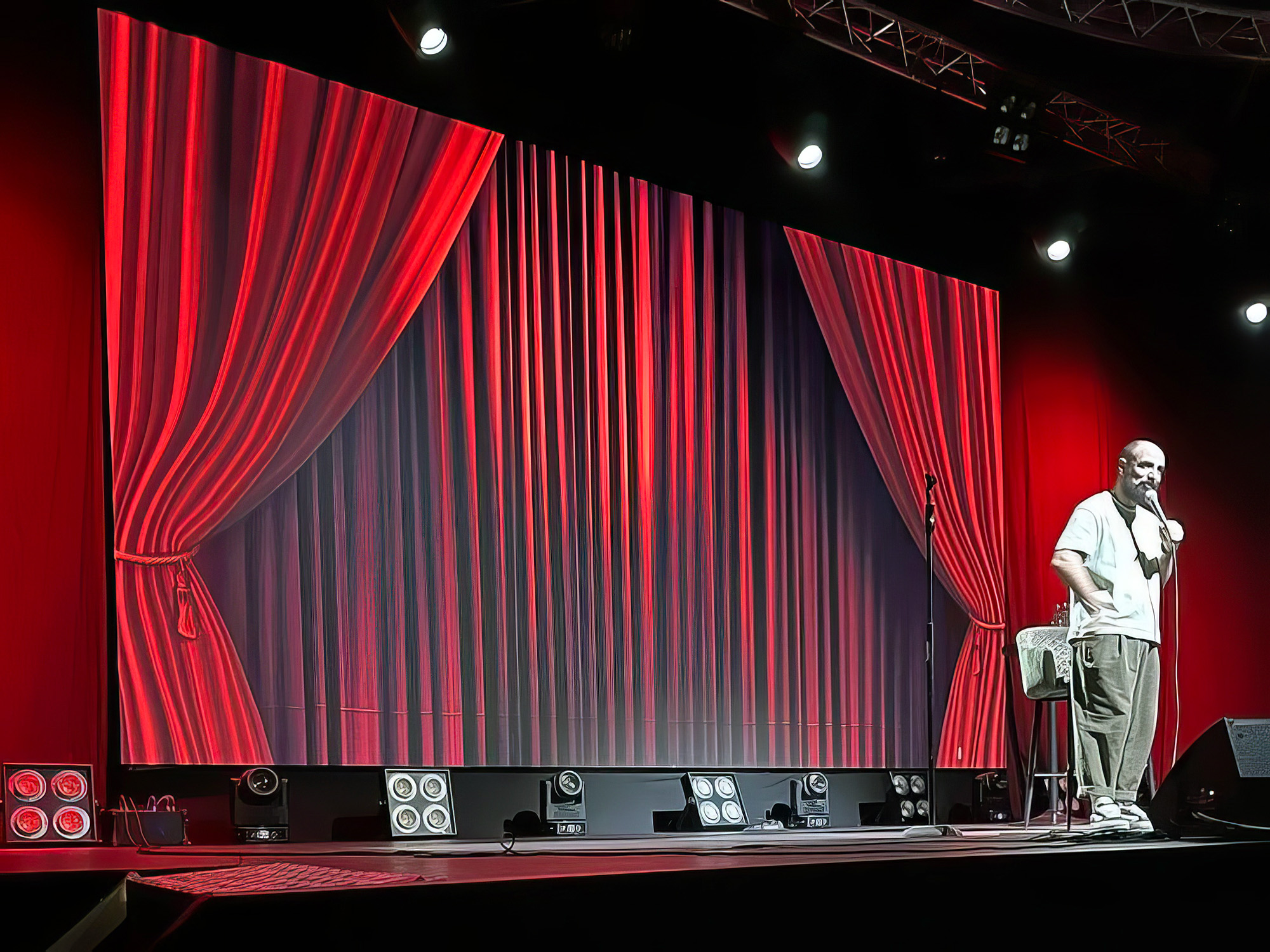

На площадке по центру сцены установлен основной экран, перед которым выступают артисты, он является задником сцены. По бокам от него стоят 2 экрана, на которых воспроизводится дополнительный контент или дублируется изображение основного экрана. Заказчик доволен качеством изображения, решены все задачи по управлению экраном. Градация серого, яркость и герцовка настроены таким образом, чтобы максимально использовать возможности экрана, что всегда очень важно для экранов, установленных на сценах. Монтаж кабинетов LED экрана выполнен без видимых стыков и зазоров. Кабели питания и управления уложены в аккуратно под полами. Боковины центрального экрана завешены черными, непропускающими цвет тканями (это обязательное требование на мероприятиях, потому что зачастую пространство за экраном используется как раздевалка или гримерка), пространство под боковыми экранами тоже, чтобы не были видны монтажные конструкции.
