8K LED экран c кулисами в телестудии ГТРК Луганской Народной Республики
ГТРК ЛНР требовалось оборудовать студию телевизионного канала светодиодными экранами. Концепция стационарных LED декораций включала в себя экран на всю стену перед которой работают ведущие и вертикальные экраны сбоку в виде LED кулис, расположенных на расстоянии друг от друга. Управление должно было позволять транслировать изображение по всем экраном совместно, а при необходимости воспроизводить отдельное изображение на основном экране и другое изображение дублировать на 6 вертикальных экранах. Сигнал требовалось подавать с вещательного оборудования, в том числе видеомикшера.
Подбор оборудования
Для трансляции изображения с высокой детализацией мы выбрали LED модули Qiangli Pro с шагом пикселя 2 мм и частотой обновления 3840 Гц. Литые алюминиевые кабинеты размером 640х480 мм с фронтальным обслуживанием дают возможность добиться идеально ровной поверхности светодиодного поля и эстетично выглядят со всех сторон, коммутация проходит внутри кабинетов. Все экраны собраны из модулей одной партии для идентичной цветопередачи.
Параметры экранов
Экран 1
- Размер экрана 7040 х 3360 мм
- Разрешение экрана 3520 х 1680 пикс
- Частота обновления 3840 Гц
Экраны 6 шт (LED кулисы)
- 1280 х 3360 мм
- Разрешение каждого экрана 640 х 1680 пикс
- Частота обновления 3840 Гц
Система управления
Для решения задачи по универсальному управлению LED экранами с общим разрешением 7360 х 1680 пикс мы использовали мультиоконный видеопроцессор Amoonsky MS4KS, который поддерживает 10.5 млн пикселей, имеет 7 каналов видеовхода: 2xDP, 2xHDMI, 1xDVI, 1xVGA, 1xAV, SDI) и 8 каналов видеовыхода DVI. Отправляющие контроллеры Novastar MSD300 установлены в специальные корпуса Amoonsky LTB300 и подключены к сплайсеру. Система управления установлена в рэковом шкафу
Сроки выполнения
С момента заказа до завершения пуско-наладочных работ прошло 30 рабочих дней. За это время изготовлены несущие металлоконструкции, получены и подготовлены комплектующие, все оборудование доставлено на объект. Монтажные работы и запуск экранов заняли 2 дня.
Результат

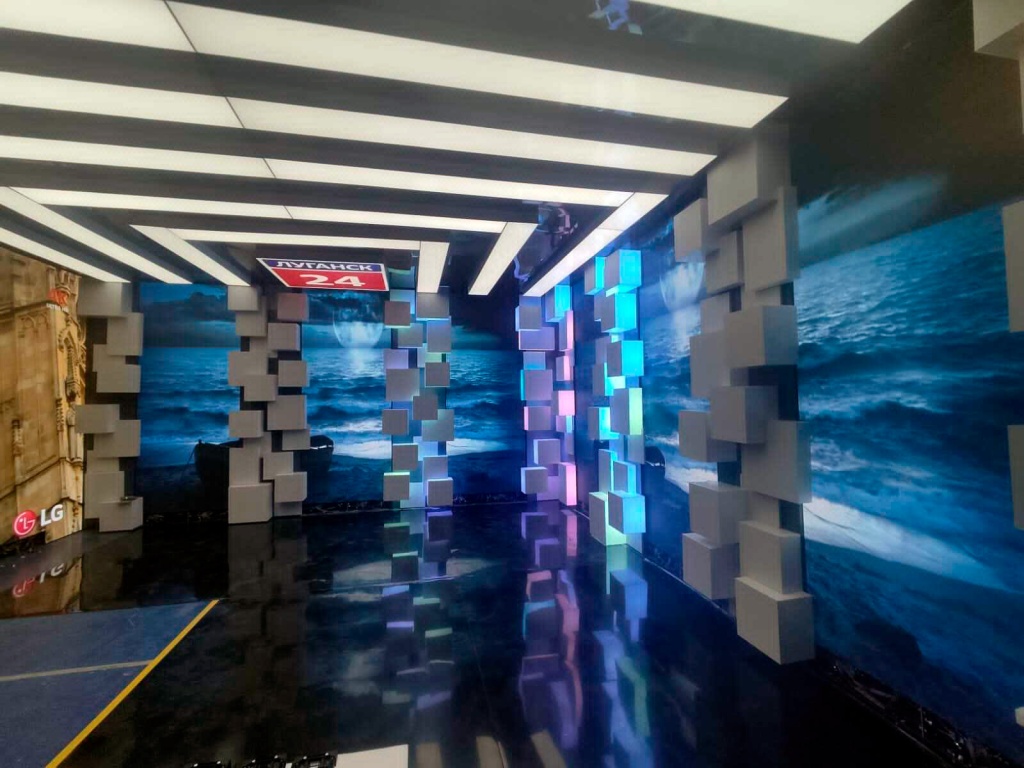

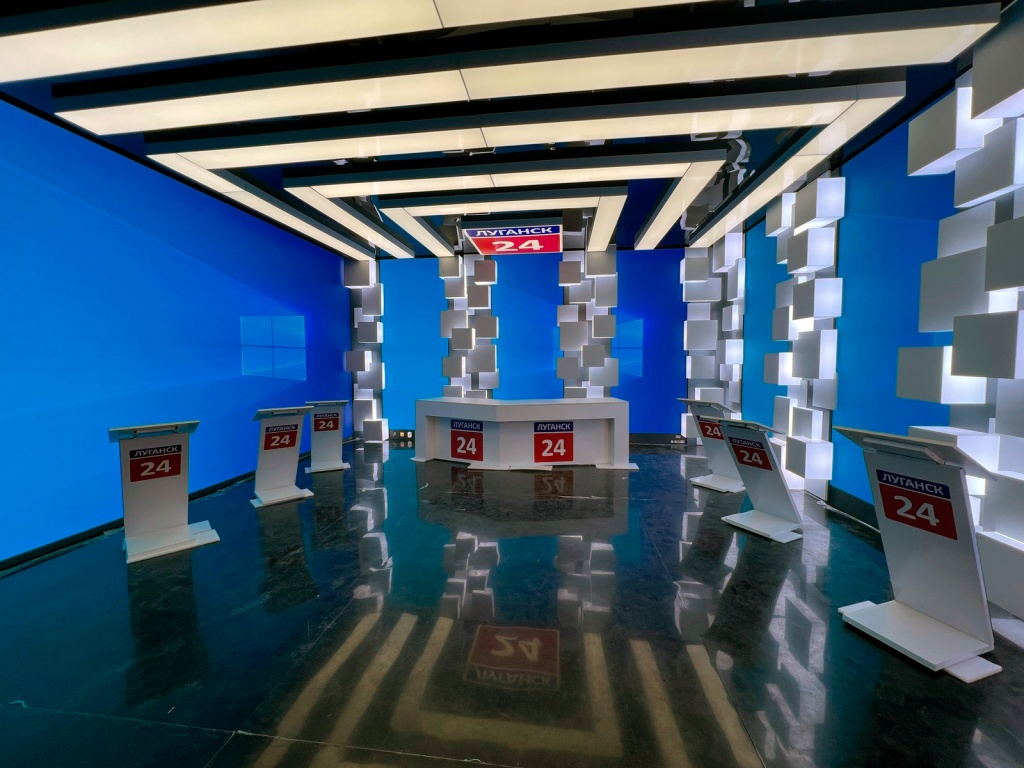

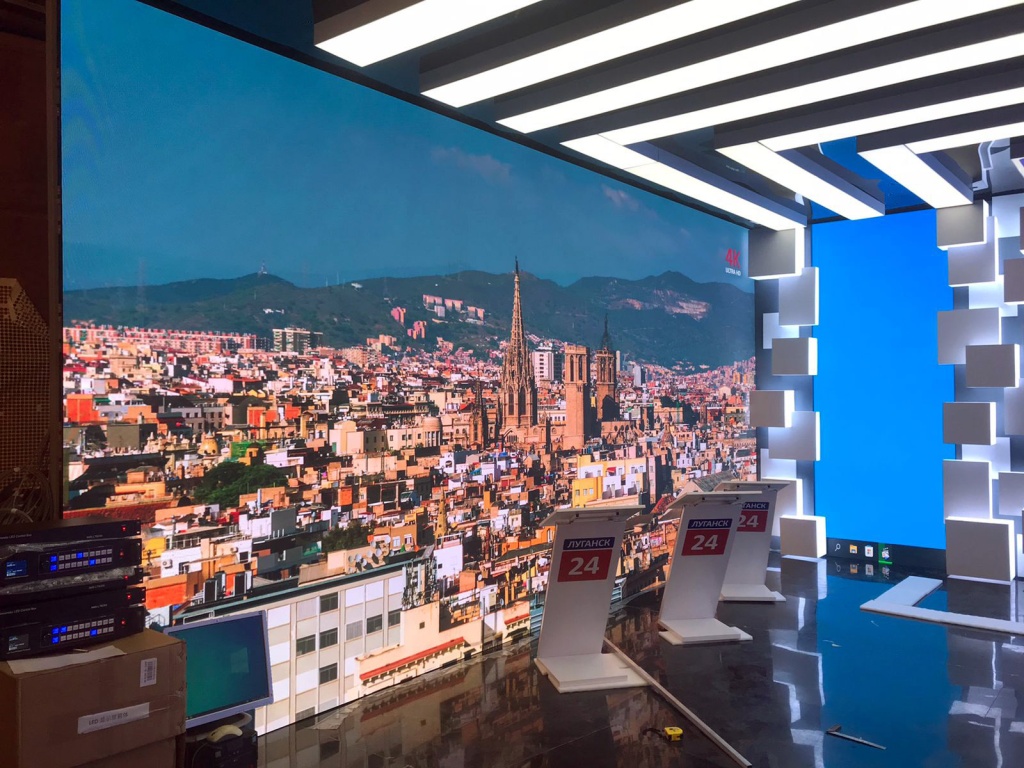

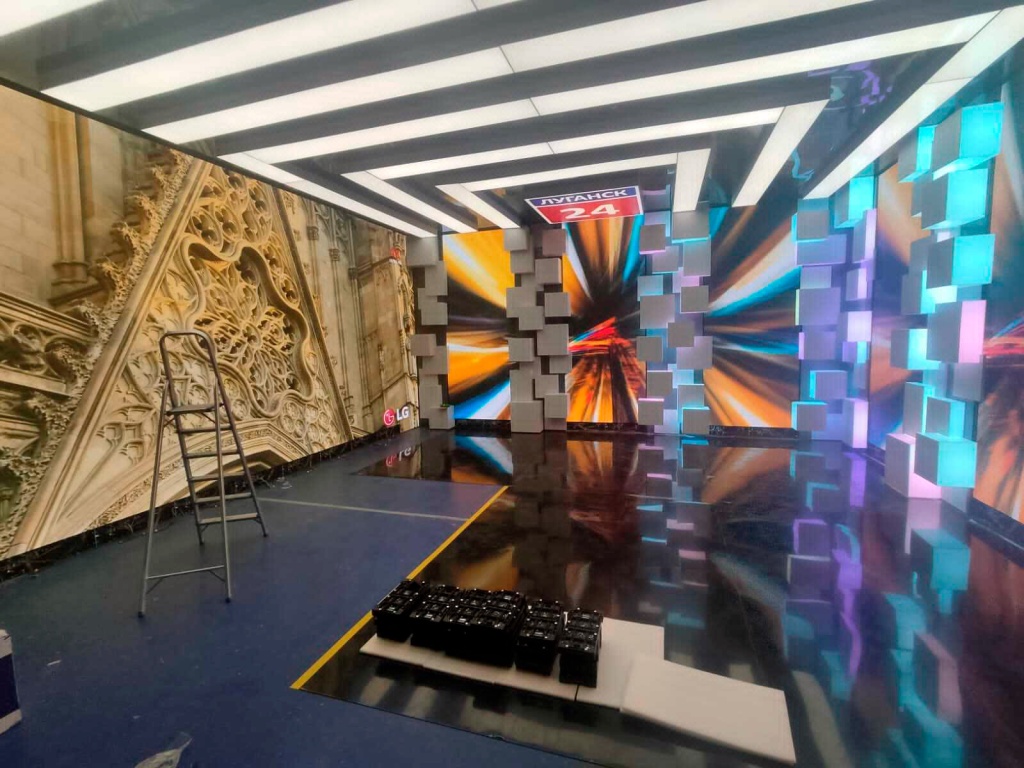

Произведены и смонтированы напольные несущие конструкции, зафиксированы к полу и стенам. Установлены кабинеты LED экрана, скоммутированы между собой внутри. Кабели управления протянуты под навесными потолочными панелями в комнату, где установлено вещательное оборудование. Кабели питания уложены в гофру и находятся сзади конструкций, подключены в электрощиток. Экран полностью настроен и готов к трансляции. Все требования заказчика выполнены, сотрудники обучены подключению экрана к видеомикшеру.
