4K LED экран + 10 LED кулис в телестудии ГТРК Луганской Народной Республики
Заказчик ГТРК ЛНР оформил у нас новый заказ через год после успешного выполнения первого. Вновь требовалось оборудовать студию телевизионного канала светодиодными экранами. Концепция стационарных LED декораций включала в себя 1 центральный экран с управлением от видеомикшера и 10 вертикальных экраны сбоку в виде LED кулис, являющихся декорациями. Они должны быть по высоте больше основного экрана.
Подбор оборудования
Для трансляции изображения с высокой детализацией мы выбрали LED модули Qiangli Pro с шагом пикселя 2 мм и частотой обновления 3840 Гц для центрального экрана. Литые алюминиевые кабинеты размером 640×480 мм с фронтальным обслуживанием дают возможность добиться идеально ровной поверхности светодиодного поля и эстетично выглядят со всех сторон, коммутация проходит внутри кабинетов. В целях оптимизации бюджета мы рекомендовали модули с шагом пикселя 4 мм с частотой обновления 3840 Гц, т.к. их разрешения для воспроизведения контента LED кулисами вполне достаточно. Для них мы выбрали литые алюминиевые кабинеты размером 640×640 мм с задним обслуживанием.
Параметры экранов
Экран 1
- Размер экрана 7040×3360 мм
- Шаг пикселя 2 мм
- Разрешение экрана 3520×1680 пикс
- Частота обновления 3840 Гц
Экраны 10 шт (LED кулисы)
- Шаг пикселя 4 мм
- 640×3840 мм
- Разрешение каждого экрана 160×960 пикс
- Частота обновления 3840 Гц
- Общее разрешение 1600×960 пикс
Система управления
Центральный экран управляется мультиоконным видеопроцессором Amoonsky MS4KS, который поддерживает 10.5 млн пикселей, имеет 7 каналов видеовхода: 2xDP, 2xHDMI, 1xDVI, 1xVGA, 1xAV, SDI) и 8 каналов видеовыхода DVI. Отправляющие контроллеры Novastar MSD300 установлены в специальные корпуса Amoonsky LTB300 и подключены к сплайсеру. Система управления установлена в рэковом шкафу. Для управления кулисами установлен доступный видеопроцессор Amoonsky MVP300 c HDMI входом.
Сроки выполнения
Срок выполнения заказа «под ключ» составил 32 рабочих дня. За это время изготовлены несущие металлоконструкции, получены и подготовлены комплектующие, все оборудование доставлено на объект, проведены монтажные работы и запуск экранов.
Результат

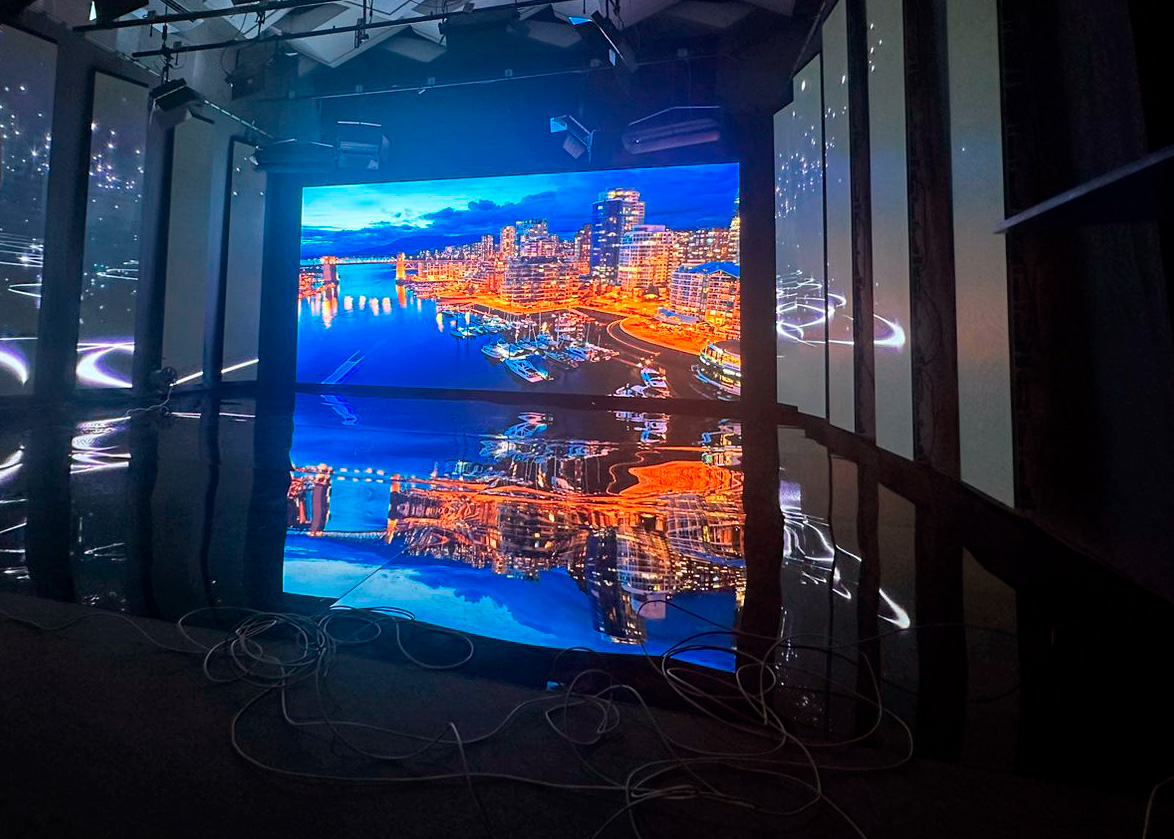

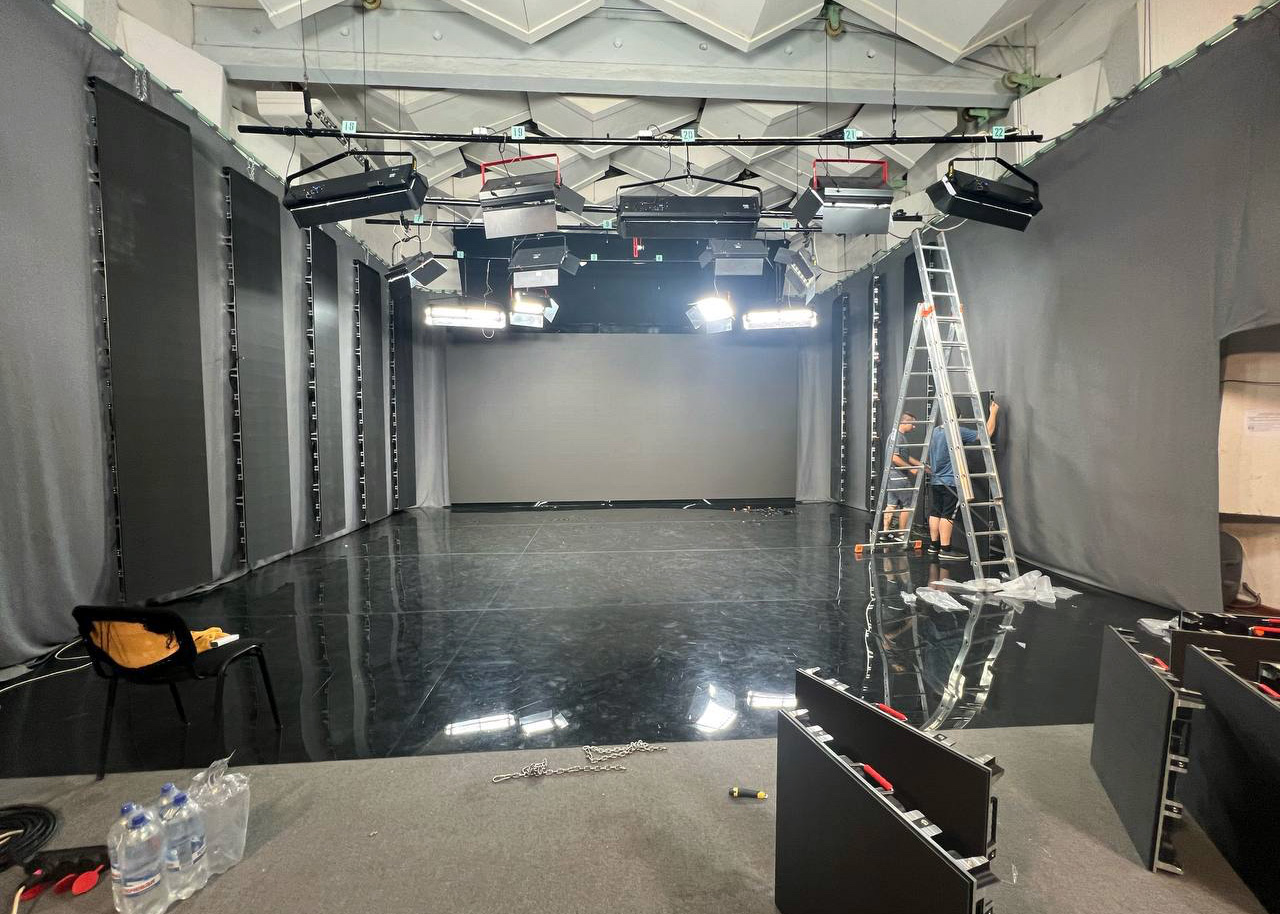

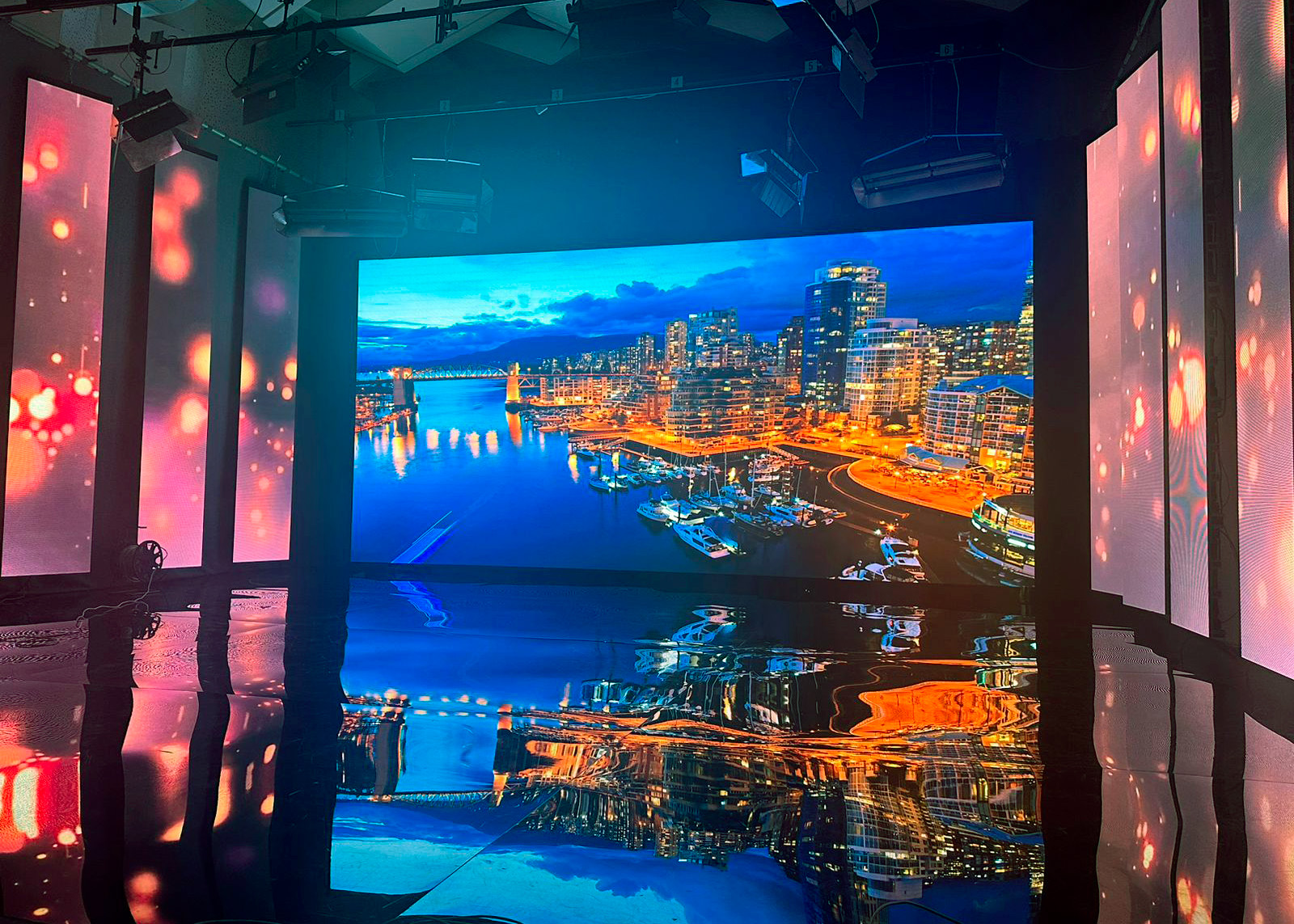

Произведены и смонтированы напольные несущие конструкции, зафиксированы к полу и стенам. Установлены кабинеты LED экрана, полностью настроены и готовы к трансляции. Заказчик вновь остался доволен выбранным оборудованием, качеством монтажных работ.
